防雷工程方案
在多雨的夏天,雷擊經常會損壞電子設備,使我們每年遭受的雷擊比以前更多,造成的損失更嚴重。
一、受雷擊的幾種途徑
1.直擊雷
當直擊雷擊中機房等建筑物時會有很強的雷電流(平均30kA左右),會使建筑的地電位升高到幾萬伏甚至幾十萬伏,并且通過電力系統和信號電纜的接地點反饋到其他地方,殃及接在電網和通信網絡上的計算機設備,這種雷擊是對計算機破壞最嚴重的一種。位于建筑物屋頂?shù)男l(wèi)星天線是遭受直擊雷危害的主要對象。
2.感應雷及雷電波入侵
進入交換機機房的線路主要有電力電纜、電話線、由衛星天線至衛星接收機信號線、DDN專線,這些都是感應雷及雷電波入侵的途徑。同時在交換機與各分機終端設備之間較長的距離,容易感應產生雷擊過壓,損壞交換機。
二、怎樣防雷
以電話系統和電腦設備的情況來看,雷擊造成的損失更多是來自架空線路、電源和接地,
a)
做好建筑物外部防直擊雷;
b)
重新設計合理的室外線路及線路屏蔽;如機房到門衛室、廠房的線路不要架空,一定要埋地;露在墻外的線路要用鋼管套住。
c)
做一條地線將交換機設備連接,并與防雷裝置相連;
d)
安裝合適的避雷器。對于電源,可以在電話系統的交流電源上加裝電源防雷器
防雷是一個復雜的問題,需要采用綜合治理的方法,對癥下藥將各類可能產生雷擊的因素排除,才能將雷害威脅減小到
最低限度。要兼顧直接雷危害、感應雷及雷電電磁脈沖(LEMP)等對電子設備的危害。而雷電波侵入則是指雷電對架空線路或金屬管道產生作用,所生成的過電壓波沿著這些管道侵入室內,造成設備損壞,危及人身安全。
綜合防雷總的原則是:1、將絕大部分雷電流直接接閃引入地下泄散(外部保護);2、
阻塞沿電源線或數據、信號線引入的過電壓波(內部保護及過電壓保護);3、限制被保護設備上浪涌過壓幅值(過電壓保護)
三、怎樣接地
1、防雷接地
為使雷電浪涌電流泄入大地,使被保護物免遭直擊雷或感應雷等浪涌過電壓、過電流的危害,所有建筑物、電氣設備、線路、網絡等不帶電金屬部分,金屬護套,避雷器,以及一切水、氣管道等均應與防雷接地裝置作金屬性連接。防雷接地裝置包括避雷針、帶、線、網、接地引下線、接地引入線、接地匯集線、接地體等。
2.接地措施
由于接地的良好狀態對防雷有非常重要的影響,所以在制作時優先考慮專設防雷接地,隨后是交流工作接地、直流工作接地、安全保護接地;其次考慮讓上述四種接地方式共用。并采用
直徑2.5厘米
,長100
厘米的鋼管,
壁厚不小于4毫米,三根相間5~6米并打入地下,用4×40毫米扁鐵或12平方毫米鍍鋅圓鋼焊接在垂直接地體上并引出,如圖3所示。
四、防雷設備
-

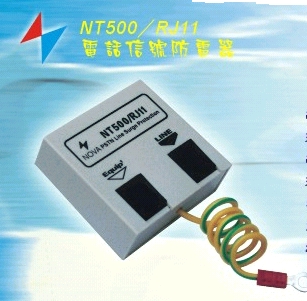

PBX(程控交換機)防雷器
NOVA通訊信號防雷器采用國際先進的多級防雷技術,選用優質元器件,嚴格按照ISO9002組織生產,對電源、信號線路的縱、橫向?qū)嵭腥、可靠的保護。
以下是NOVA通訊信號防雷器的技術參數說明:
通頻帶上限(-3dB): ≥500kHz 1MHz
耐沖擊電壓:橫向4kv (10/300us)
殘壓:≤250v
耐沖擊電流:縱向5kA(8/20us)
殘壓:≤750v
輸出、輸入接口:RJ11
安裝于交換機配線箱,及街線接駁室內程控交換機的接口或由電話線連接的設備。近距離的雷擊能引致大廈樓房間的電話線產生瞬間過電壓,而附近的電話線也會到達次級感應電壓,通過電話線端的周圍裝置如電話系統,傳真機,數據處理機及計算機的終端機等,故此亦需要安裝防雷器。而其線對線,線對地保護;零值抗阻能夠提供有效的保護。
2.
拖板式電源防雷器
安裝于電話交換機室內單相市電插座,主要保護器材避免大負載設備開關時產生的過電壓所破壞。容易安裝、免維護、不影響器材正常運作的特點。

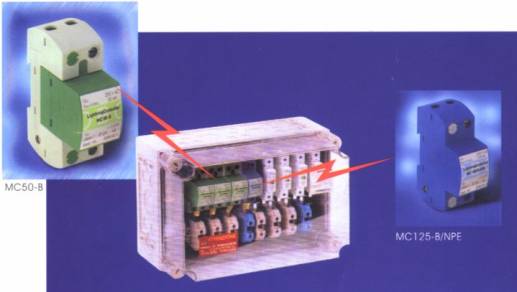

3.OBO
VG-MC 50B
新一代防雷箱
|
優點:
德國制造--安全可靠
超大通流量變--可達125KA(10/350us)
(單一模塊)
完美滅弧設計--全密封設計,全無電弧外瀉
無老化問題--零漏電電流
技術領先--先進的電極堆疊技術
保護更全--選用NPE防雷模塊更適用于不同電網制式
|
全密封設計,全無電弧外瀉
|
4、德國科龍保安單元
配線架上的避雷子有何作用?
現代的配線架避雷子是由大功率的壓敏器件造成的。當雷擊造成線路上有高電壓時,壓敏器件
就會導通,將高電壓泄放到大地;高電壓過后,避雷子自動回復原態,并不需要更換。以上提到的
交流電源防雷器,也是采用同一原理的器件造成。
由于這些“自回復避雷子”價格較高,為所有的分機線路上加上避雷子會投資過大。通常只要在中繼線路和架空分機線路 加避雷子就可以了。
|
