　綜合布線系統設計要領

1．總體規劃
一般來說，國際信息通信標準是隨著科學技術的發展，逐步修訂、完善的。綜合布線系統也是隨著新技術的發展和新產品的問世，逐步完善而趨向成熟。我們在設計智能化建筑物PDS期間，要提出并研究近期和長遠的需求是非常必要的。目前，國際上各綜合布線產品都只提出15年質量保證體系，并沒有提出多少年投資保證。為了保護建筑物投資者的利益，我們可采取 “總體規劃，分布實施，水平布線盡量一步到位”。主干線大多數都設置在建筑物弱電井，更換或擴充比較省事；水平布線是在建筑物的天花板內或管道里，施工費比初始投資的材料費高。如果更換水平布線，要損壞建筑結構，影響整體美觀。因此，我們在設計水平布線，盡量選用檔次較高的線纜及連接件，縮短布線周期。

2．系統設計
綜臺布線是智能大廈建設中的一項新興技術工程項目，它不完全是建筑工程中的“弱電”工程。
智能化建筑是由智能化建筑環境內系統集成中心利用綜合布線系統連接和控制“3A”系統組成的。布線系統設計是否合理，直接影響到“3A”的功能。(3A即樓宇自動化—Building Automation、辦公自動化—Office Automation、通信自動化—Communication Automation)
設計與實現一個合理綜合布線系統一般有六個步驟：
n 獲取建筑物平面圖；
n 分析用戶需求；
n 系統結構設計；
n 布線路由設計；
n 繪制布線施工圖；
n 編制布線用料清單。

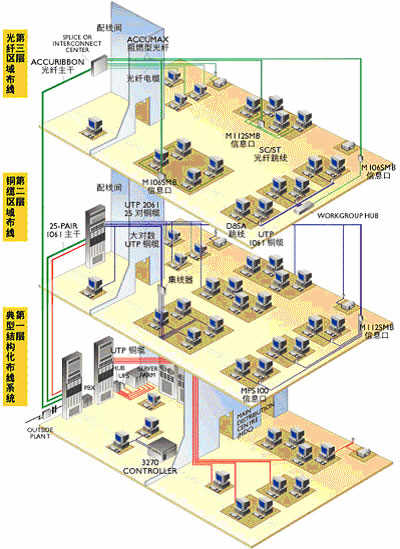

星型拓?fù)浣Y(jié)構布線方式，具有多元化的功能，可以使任一子系統單獨地布線，每一子系統均為一獨立的單元組，更改任一子系統時，均不會影響其它子系統。
一個完善確定設計的布線走線系統，其目標是，在既定時間以外，允許在有新需求的集成過程中，不必再去進行水平布線，損壞建筑裝飾而影響審美。

為了使智能建筑與智能建筑園區的工程設計具體化，根據實際需要，我們將綜合布線系統分為三個設計等級：
1．基本型
適用于綜合布線系統中配置標準較低的場合，用銅芯電纜組網。
基本型綜合布線系統配置：
(1)每個工作區(站)有一個信息插座；
(2)每個工作區(站)的配線電纜為一條4對雙絞線，引至樓層配線架；
(3)完全采用夾接式交接硬件；
(4)每個工作區(站)的干線電纜(即樓層配線架至設備間總配線架電線)至少有2對雙絞線。
2．增強型
適用于綜合布線系統中中等配置標難的場合，用銅芯電纜組網。
增強型綜臺布線系統配置：
(1)每個工作區(站)有兩個以上信息插座；
(2)每個工作區(站)的配線電纜均為一條獨立的4對雙絞線，引至樓層配線架；
(3)采用夾接式(110A系列)或接插式(110P系列)交接硬件；
(4)每個工作區(站)的干線電纜(即樓層配線架至設備問總配線架)至少有3對雙絞線。
3．綜合型
適用于綜合布線系統中配置標準較高的場合，用光纜和銅芯電纜混合組網。
綜合型綜合布線系統配登：
(1)在基本型和增強型綜合布線系統的基礎上增設光纜系統；
(2)在每個基本型工作區的干線電纜中至少配有2對雙絞線；
(3)在每個增強型工作區的干線電纜中至少有3對雙絞線。

綜合布線系統應能滿足所支持的數據系統的傳輸速率要求，并應選用相應等級的傳輸
纜線和設備。
綜合布線系統應能滿足所支持的語音、數據、圖像系統的傳輸標準要求。
綜合布線系統所有設備之間連接端子、塑料絕緣的電纜或、電纜環箍應有色標。不僅各
個線對是用顏色識別的，而只線束組也使用同一圖表中的色標。這樣有利于維護檢修。這也
是綜合布線系統的特點之一。

所有基本型、增強型、綜合型綜合布線系統都能支持語音、數據、圖像等系統，能隨工程的需要轉向更高功能的布線系統。它們之間的主要區別在于：
①支持語音和數據服務所采用的方式；
②在移動和重新布局時實施線路管理的靈活性。
1．基本型綜臺布線系統的特點
(1)是一種富有價格競爭力的綜合布線方案，能支持所有語音和數據的應用；
(2)應用于語音、語音／數據或高速數據；
(3)便于技術人員管理；
(4)采用氣體放電管式過壓保護和能夠自復的過流保護；
(5)能支持多種計算機系統數據的傳輸。
2．增強型綜合布線系統的特點
增強型綜合布線系統不僅具有增強功能．而且還可提供發展余地。它支持語音和數據應用，并可按需要利用端子板進行管理。
(1)每個工作區行二個信息插座，不僅機動靈活，而且功能齊全，
(2)任何—個信息插座都可提供語音和高速數據應用；
(3)按需要可利用端子板進行管理；
(4)是一個能為多個數據設備制造部門環境服務的經濟有效的綜合布線方案
(5)采用氣體放電管式過壓保護和能夠自復的過流保護。
3．綜合型綜合布線系統的特點
綜合型綜合布線系統的主要特點是引入光纜，可適用于規模較大的建筑物或建筑群，其余特點與基本型或增強型相同。

綜合布線系統設計要領：
1．在PDS設計起始階段，設計人員要作到：
n 評估用戶的通信要求和計算機網絡要；
n 評估用戶樓宇控制設備自動化程度
n 評估安裝設施的實際建筑物或建筑群環境和結構
n 確定通信、計算機網絡、樓宇控制所使用的傳輸介質

2．將初步的系統設汁方案和預算成本通知用戶單位。
3. 在收到最后合同批準書后，完成以下的系統配置、布局藍圖和文檔記錄:
n 電纜線路由文檔
n 光纜分配及管理
n 布局和接合細節
n 光纜鏈路，損耗預算
n 施工許可證
n 訂貨信。
如同任何一個工程一樣，系統設計方案和施工圖的詳細程度將隨工程項目復雜程度而異，并與合同條款、可用資源及工期有關。
設計文檔一定要齊全，以便能檢驗指定的PDS設計等級是否符合所規定的標準。而且在
驗收系統符合全部設計要求之前，必須備有這種設計文檔。
4．應始終確保已完成合同規定的光纜鏈路一致性測試，而且光纜鏈路損耗是可接受的。
介質及連接硬件的性能規格
在結構化布線系統中,布線硬件主要包括:配線架、傳輸介質、通信插座、插座板、線槽和管道等。
1)介質
主要有雙絞線和光纖,在我國主要采用雙絞線與光纜混合使用的方法。光纖主要用于高質量信息傳輸及主干連接,按信號傳送方式可分為多模光纖和單模光纖兩種,線徑為62.5/125微米。在水平連接上主要使用多模光纖,在垂直主干上主要使用單模光纖。
2)接頭及插座
在每個工作區至少應有兩個信息插座,一個用于語音,一個用于數據。插座的管腳組合為 :1&2、3&6、4&5、7&8。
我國基本上采用北美的結構化布線策略,即使用雙絞線十光纖的混合布線方式。 雙絞線又分為屏蔽線與非屏蔽線兩種。
屏蔽系統是為了保證在有干擾環境下系統的傳輸性能。抗干擾性能包括兩個方面,即系統抵御外來電磁干擾的能力和系統本身向外發射電磁干擾的能力,對于后者,歐洲通過了電磁兼容性測試標準EMC規范。實現屏蔽的一般方法是在連接硬件外層包上金屬屏蔽層以濾除不必要的電磁波�，F(xiàn)已有STP及S-STP兩種不同結構的屏蔽線供選擇。
屏蔽系統的屏蔽層應該接地。在頻率低于1MHz時,一點接地即可。當頻率高于1MHz時,EMC認為最好在多個位置接地。通常的做法是在每隔波長十分之一的長度處接地,且接地線的長度應小于波長的十二分之一。如果接地不良(接地電阻過大、攔地電位不均衡等),就會產生電勢差,這樣,將構成保證屏蔽系統性能的障礙和隱患。
值得注意的是，屏蔽電纜不能決定系統的整體EMC性能。屏蔽系統的整體性取決于系統中最弱的元器伯。如跳接面板、連接器信息口、設備等。因此,若屏蔽線在安裝過程中出現襲縫,則構成子屏蔽系統中最危險的環節。
